衛生型電磁流量計

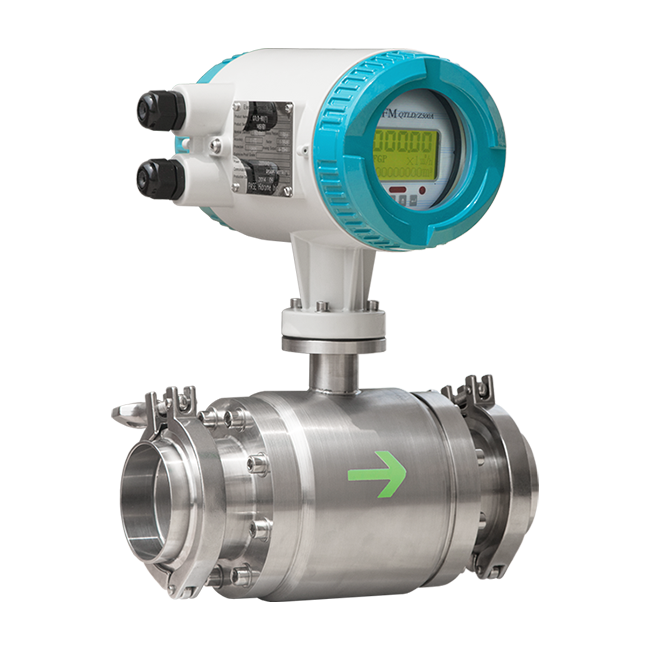

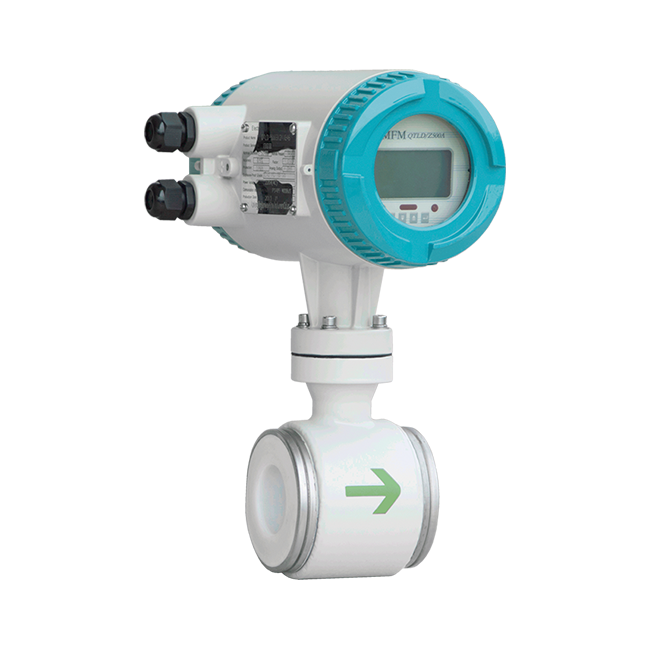

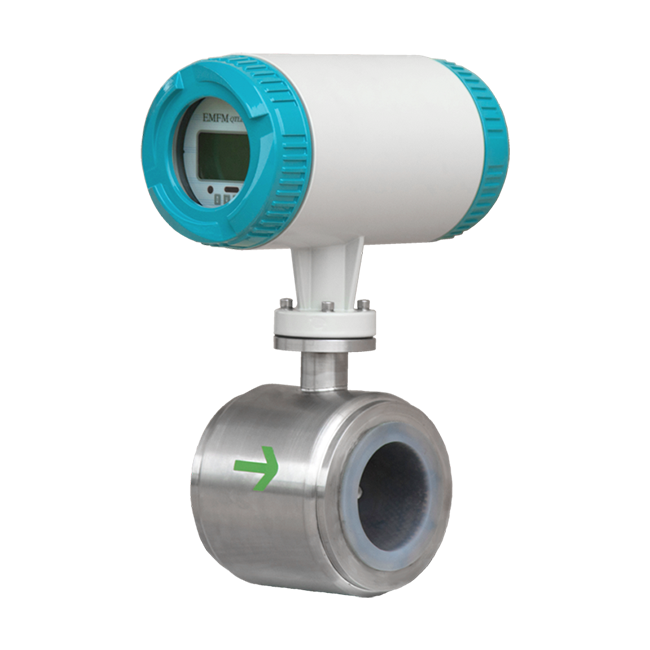

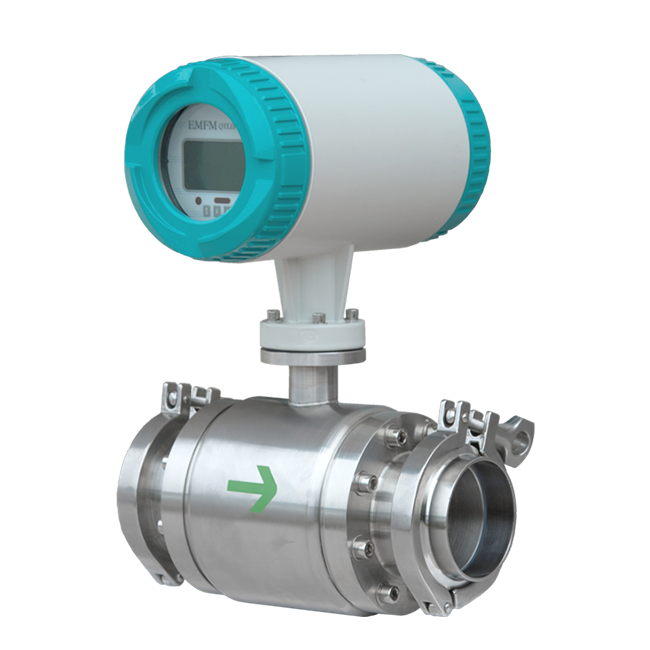

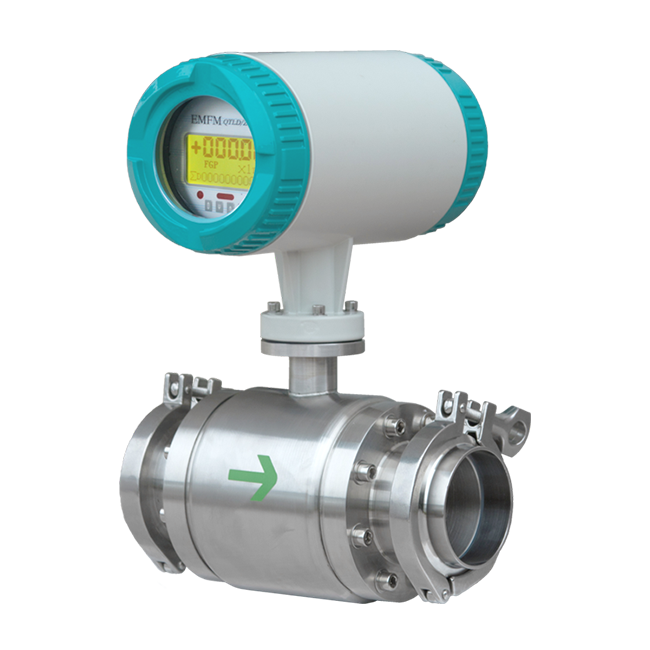

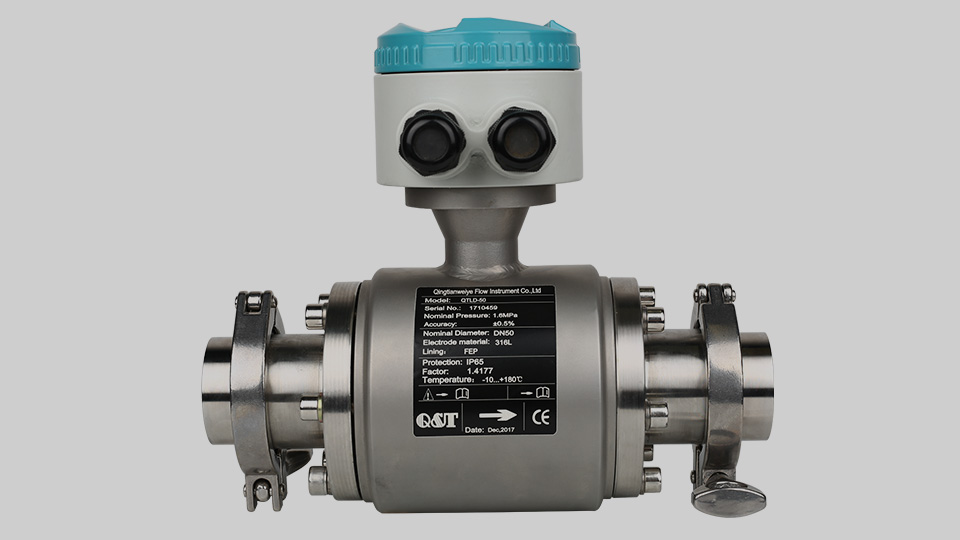

STLD卡箍式電磁流量計根據法拉第電磁感應定律進行流量測量。電磁流量計的優點是壓損極小，可測流量范圍大。更大流量與更小流量的比值一般為20：1以上，適用的工業管徑范圍寬，輸出信號和被測流量呈線性，精度較高，可測量電導率≥5μs/cm的液體。 QTLD電磁流量計卡箍式安裝方式具有安裝、清洗方便等優點，常應用于食品生產、制藥行業藥劑測量以及凈水監測等場合。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理衛生型電磁流量計工作原理根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/div>轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業公稱通徑 DN10--DN200mm 公稱壓力 0.6～1.6Mpa 精確度 示值的±0.5%，可選示值的±0.3%或±0.2% 介質溫度 一體型 -10℃～+60℃ 分體型 -10℃～+160℃ 環境溫度 -25℃～+60℃ 介質電導率 ≥20μs/cm 襯里材質 PFA、F46 電極材質 SUS316、哈氏合B、哈氏合金C、鈦、鉭、鉑銥合金 電極形式 常規電極、可拆卸電極 結構形式 一體型、分體型 防護等級 IP65、可選IP68 防爆標志 Exmd II T4
產品安裝衛生型電磁流量計安裝安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。相關產品X亚洲综合色婷婷七月丁香| 91麻豆精品欧美视频| 黄片免费在线观看日韩| 国产精品成人一区二区三区夜夜夜 | 免费大片黄在线观看日本| 久久精品色妇熟妇丰满人妻91| 国产精品乱子伦一区二区三区| 中国黄色色片色哟哟哟哟哟哟| 儿媳妇的诱惑中文字幕| 国产欧美性成人精品午夜| 年轻女房东2中文字幕| 精品综合欧美一区二区三区| 极品熟女一区二区三区| 亚洲欧美日韩另类第一页| 国产农村妇女成人精品| 一区二区三区日本高清| 超薄丝袜足一区二区三区| 亚洲av成人一区二区三区在线| 成年人黄片大全在线观看| 精产国品一二三区麻豆| 日本道播放一区二区三区| 日韩成人h视频在线观看| 亚洲国产成人精品一区刚刚| 午夜资源在线观看免费高清| 欧美日韩国产的另类视频| 欧美又大又黄刺激视频| 日韩精品在线观看完整版| 亚洲精品一区二区三区免 | 成年人视频日本大香蕉久久| 日韩欧美一区二区久久婷婷| 欧美激情一区=区三区| 成人三级视频在线观看不卡| 国产av一区二区三区四区五区| 亚洲中文字幕综合网在线| 91日韩欧美中文字幕| 亚洲精品国产精品日韩| 大香蕉网国产在线观看av| 五月天婷亚洲天婷综合网| 日韩免费国产91在线| 日韩人妻av中文字幕| 亚洲综合香蕉在线视频|
